水蒸汽喷射真空泵 |
产品概述
水蒸气喷射真空泵是有一定压力的工作水蒸气通过拉瓦尔喷嘴，减压增速以超音速在吸入室与被抽介质混合，携带被抽介质一起向前运动，进入扩压管减速增压，排至下一级喷射器或大气，从而在吸入式形成真空。由于用户对真空度要求不同，每台蒸汽喷射真空泵可由单级或数级喷射器串接。级数越多，真空度越高（残压越低）。一般吸入压力与级数的关系如下：
|
级数 |
1 |
2 |
3 |
4 |
|
吸入压力（绝压）KPa |
≥14 |
5.3-8 |
0.67-1.33 |
0.133-0.67 |

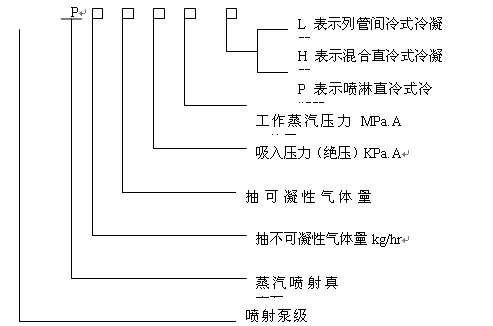

型号标注  产品用途
1P系列：适用于气力输送，废气(尾气)回收(捕集)，减压蒸发，加氢裂解，催化重整。
2P系列：适用于化纤脱水，油脂脱水，无机盐、碱液及其它化合物的真空浓缩蒸发。
3P系列：适用于甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。
4P系列：适用于脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。1P系列一级蒸汽喷射真空泵
级数参数
|
项目
型号 |
抽气量kg/hr |
吸入压力（绝压）KPa |
工作蒸汽耗量kg/hr |
工作蒸汽压力（绝压）MPa |
冷却水 |
设备净重kg |
|
温度℃ |
循环量m3/hr |
|
1P15-14/0.6 -L(H) |
15 |
14 |
185 |
0.6 |
≤45 |
5.5 |
154 |
|
1P40-14/0.6 -L(H) |
40 |
14 |
500 |
0.6 |
≤45 |
15 |
208 |
|
1P80-14/0.6 -L(H) |
80 |
14 |
1000 |
0.6 |
≤45 |
30 |
440 |
|
1P150-14/0.6 -L(H) |
150 |
14 |
1150 |
0.6 |
≤45 |
34.5 |
440 |
|
1P600-14/0.6 -L(H) |
600 |
14 |
4000 |
0.6 |
≤45 |
120 |
2024 |
|
1P1500-14/0.6 -L(H) |
1500 |
14 |
10000 |
0.6 |
≤45 |
300 |
5000 |
|
1P5000-14/0.6 -L(H) |
5000 |
14 |
33400 |
0.6 |
≤45 |
1000 |
15000 |
|
1P10000-14/0.6 -L(H) |
10000 |
14 |
66600 |
0.6 |
≤45 |
2000 |
22000 | 说明:
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。

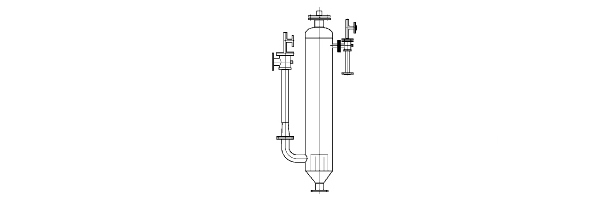

2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
3、本泵没有消音冷凝器也能正常工作。但有了消音冷凝器可降低工作噪音。 应用场合
1、化合物的浓缩蒸发
2、无机盐、硷液的真空浓缩
3、油脂脱溶、脱水
4、苯酐、顺酉干、偏酉干2P系列二级蒸汽喷射真空泵
技术参数
|
项目
型号 |
抽气量kg/hr |
吸入压力（绝压）KPa |
工作蒸汽耗量kg/hr |
工作蒸汽压力（绝压）MPa |
冷却水 |
设备净重kg |
|
不凝气 |
可凝气 |
温度℃ |
循环量m3/hr |
|
2P(10+25)-5.3/0.6-L(H) |
10 |
25 |
5.3 |
190 |
0.6 |
≤40 |
11 |
260 |
|
2P(10+40)-5.3/0.6-L(H) |
10 |
40 |
5.3 |
200 |
0.6 |
≤40 |
13 |
270 |
|
2P(13+27)-5.3/0.6-L(H) |
13 |
27 |
5.3 |
200 |
0.6 |
≤40 |
13 |
270 |
|
2P(25+10)-5.3/0.6-L(H) |
25 |
10 |
5.3 |
266 |
0.6 |
≤40 |
16 |
280 |
|
2P(20+60)-5.3/0.6-L(H) |
20 |
60 |
5.3 |
331 |
0.6 |
≤40 |
20 |
250 |
|
2P(15+35)-5.3/0.6-L(H) |
15 |
35 |
5.3 |
241 |
0.6 |
≤40 |
14 |
290 |
|
2P(20+20)-5.3/0.6-L(H) |
20 |
20 |
5.3 |
236 |
0.6 |
≤40 |
14 |
270 |
|
2P(20+40)-5.3/0.6-L(H) |
20 |
40 |
5.3 |
241 |
0.6 |
≤40 |
14 |
290 |
|
2P(50+180)-5.3/0.6-L(H) |
50 |
180 |
5.3 |
760 |
0.6 |
≤40 |
45 |
510 |
|
2P(80+180)-5.3/0.6-L(H) |
80 |
180 |
5.3 |
1100 |
0.6 |
≤40 |
65 |
600 |
|
2P(160+150)-5.3/0.6-L(H) |
160 |
150 |
5.3 |
1400 |
0.6 |
≤40 |
80 |
600 | 说明:
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。

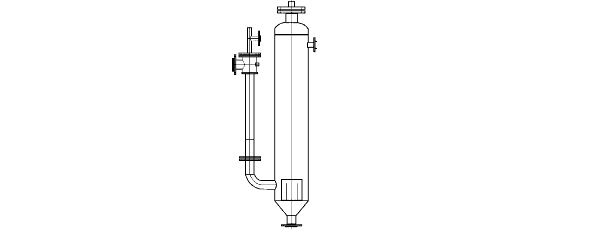

2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
3、L+11M指水(箱)3水面与支座之间高度差。
 应用场合
1、化合物的浓缩蒸发
2、无机盐、硷液的真空浓缩
3、油脂脱溶、脱水
4、苯酐、顺酐、偏酐3P系列三级蒸汽喷射真空泵
技术参数
|
项目
型号 |
抽气量kg/hr |
吸入压力（绝压） Kpa |
工作蒸汽耗量kg/hr |
工作蒸汽压力（绝压）Mpa |
冷却水 |
设备净重） |
|
不凝气 |
可凝气 |
温度℃ |
循环量m3/hr |
|
3P（5+25）-1.07/0.6-L(H) |
5 |
25 |
1.07 |
172 |
0.6 |
≤35 |
13 |
300 |
|
3P（10+35）-1.07/0.6-L(H) |
10 |
35 |
1.07 |
238 |
0.6 |
≤35 |
20 |
340 |
|
3P（10+40）-1.07/0.6-L(H) |
10 |
40 |
1.07 |
345 |
0.6 |
≤35 |
40 |
650 |
|
3P（15+25）-1.07/0.6-L(H) |
15 |
25 |
1.07 |
386 |
0.6 |
≤35 |
45 |
650 |
|
3P（15+40）-1.07/0.6-L(H) |
15 |
40 |
1.07 |
430 |
0.6 |
≤35 |
50 |
680 |
|
3P（15+50）-1.07/0.6-L(H) |
15 |
50 |
1.07 |
470 |
0.6 |
≤35 |
55 |
680 |
|
3P（15+80）-1.07/0.6-L(H) |
15 |
80 |
1.07 |
530 |
0.6 |
≤35 |
64 |
700 |
|
3P（25+90）-1.07/0.6-L(H) |
25 |
90 |
1.07 |
650 |
0.6 |
≤35 |
78 |
750 |
|
3P（30+70）-1.07/0.6-L(H) |
30 |
70 |
1.07 |
680 |
0.6 |
≤35 |
80 |
680 |
|
3P（30+100）-1.07/0.6-L(H) |
30 |
100 |
1.07 |
800 |
0.6 |
≤35 |
95 |
1250 |
|
3P（50+80）-1.07/0.6-L(H) |
50 |
80 |
1.07 |
830 |
0.6 |
≤35 |
100 |
1250 |
|
3P（30+200）-2.0/0.6-L(H) |
30 |
200 |
2 |
820 |
0.6 |
≤35 |
100 |
1250 |
|
3P（20+320）-2.67/0.6-L(H) |
20 |
320 |
2.67 |
840 |
0.6 |
≤35 |
100 |
2650 | 说明：
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。

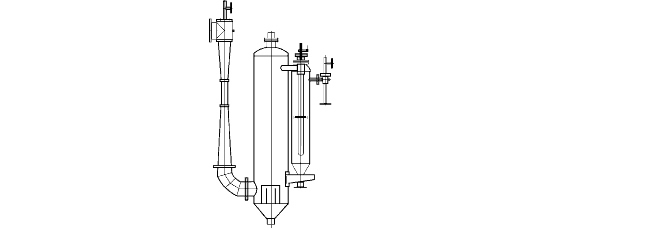

2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
3、FL+11指水池(箱)水面与支座之间高度差。 应用场合
1、粘胶纤维真空脱泡
2、植物油脂脱色、脱臭
3、真空浸渍
4、喷射制冷
5、化纤切片干燥
6、化学单体回收
7、烟叶真空回潮
8、甘油蒸馏
9、浓缩结晶4P系列四级蒸汽喷射真空泵
技术参数
|
项目
型号 |
抽气量kg/hr |
吸入压力（绝压） Kpa |
工作蒸汽耗量kg/hr |
工作蒸汽压力（绝压）Mpa |
冷却水 |
设备净重） |
|
不凝气 |
可凝气 |
温度℃ |
循环量m3/hr |
|
4P 5-0.13/0.6-L(H) |
5 |
|
0.133 |
161 |
0.6 |
≤35 |
20 |
350 |
|
4P（5+5）-0.133/0.6-L(H) |
5 |
5 |
0.133 |
267 |
0.6 |
≤35 |
31 |
750 |
|
4P（5+25）-0.67/0.6-L(H) |
5 |
25 |
0.67 |
340 |
0.6 |
≤35 |
40 |
1100 |
|
4P（10+35）-0.4/0.6-L (H) |
10 |
35 |
0.4 |
450 |
0.6 |
≤35 |
55 |
1300 |
|
4P（10+40）-0.123/0.6-L(H) |
10 |
40 |
0.133 |
680 |
0.6 |
≤35 |
81 |
1700 |
|
4P（10+50）-0.26/0.6-L(H) |
10 |
50 |
0.26 |
660 |
0.6 |
≤35 |
80 |
1600 |
|
4P（10+60）-0.4/0.6-L(H) |
10 |
|
0.4 |
680 |
0.6 |
≤35 |
80 |
1600 |
|
4P（20+50）-0.4/0.6-L(H) |
20 |
|
0.4 |
760 |
0.6 |
≤35 |
91 |
1600 |
|
4P15-0.133/0.6-L(H) |
15 |
|
0.133 |
400 |
0.6 |
≤35 |
48 |
1300 |
|
4P20-0.133/0.6-L(H) |
20 |
|
0.133 |
530 |
0.6 |
≤35 |
64 |
1300 |
|
4P30-0.67/0.6-L(H) |
30 |
60 |
0.67 |
590 |
0.6 |
≤35 |
71 |
1100 |
|
4P50-0.4/0.6-L(H) |
50 |
50 |
0.4 |
750 |
0.6 |
≤35 |
90 |
1300 |
|
4P（30+130）-0.4/0.6-L(H) |
30 |
130 |
0.4 |
1460 |
0.6 |
≤35 |
175 |
3200 |
|
4P（10+80）-0.4/0.6-L(H) |
10 |
80 |
0.4 |
680 |
0.6 |
≤35 |
81 |
1700 |
|
4P（30+150）-0.26/0.6-L(H) |
30 |
150 |
0.26 |
2150 |
0.6 |
≤35 |
260 |
4100 |
|
4P（15+15）-0.67/0.6-L(H) |
15 |
15 |
0.67 |
460 |
0.6 |
≤35 |
55 |
667 |
|
4P（30+300）-0.4/0.6-L(H) |
30 |
300 |
0.4 |
2840 |
0.6 |
≤35 |
340 |
4800 |
|
4P25-0.133/0.6-L |
25 |
|
0.133 |
670 |
0.6 |
≤35 |
80 |
1300 |
|
4P（40+20）-0.133/0.6-L(H) |
40 |
20 |
0.133 |
1370 |
0.6 |
≤35 |
140 |
5000 |
|
4P（50+30）-0.133/0.6-L(H) |
50 |
30 |
0.133 |
1905 |
0.6 |
≤35 |
200 |
7135 | 说明：1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
应用场合
1、脂肪酸蒸馏 2、化学单体回收 3、香精、香料精馏 4、植物油脂脱臭 5、化学切片干燥
|
|
