SLF型搅拌釜 |
SLF型搅拌釜 应用领域 主要适用于制药、食品、轻工、石化、农业、建材等行业的液—液、液—固、液—气的混合,萃取、结晶、加热、乳液聚合、溶解及各种反应工艺过程。 性能特点 一多种形式的搅拌头可满足各种工艺要求。 一蒸汽加热或电加热可使介质在搅拌的同时得到加热。 一优化的设计可确保各种工艺要求。技术参数
型号 |
公称容积(L) |
容器直径(mm) |
夹套直径(mm) |
支座中心圆(mm) |
支座数 |
电机功率(kw) |
实际容积(L) |
SLF50 |
50 |
Φ400 |
Φ500 |
Φ650 |
2 |
0.5 |
60 |
SLF100 |
100 |
Φ500 |
Φ600 |
Φ800 |
2 |
1.1 |
120 |
SLF300 |
300 |
Φ800 |
Φ900 |
Φ1100 |
4 |
2.2 |
360 |
SLF500 |
500 |
Φ900 |
Φ1000 |
Φ1328 |
4 |
2.2 |
600 |
SLF1000 |
1000 |
Φ1200 |
Φ1300 |
Φ1595 |
4 |
4.0 |
1200 |
SLF2000 |
2000 |
Φ1400 |
Φ1500 |
Φ1745 |
4 |
5.5 |
2400 |
SLF3000 |
3000 |
Φ1500 |
Φ1650 |
Φ1895 |
4 |
7.5 |
3600 |
SLF4000 |
4000 |
Φ1600 |
Φ1750 |
Φ2015 |
4 |
7.5 |
4800 |
SLF5000 |
5000 |
Φ1800 |
Φ1950 |
Φ2265 |
4 |
7.5 |
6000 | 注:(1)本机与物料接触部分材料为:碳钢“C”;不锈钢“S”;特殊材料“T”。 (2)订货时请注明材料、加热方式、搅拌叶轮名称等。 (3)上表结构尺寸供参考,可以进行特殊设计和制造。 搅拌器型式选型表

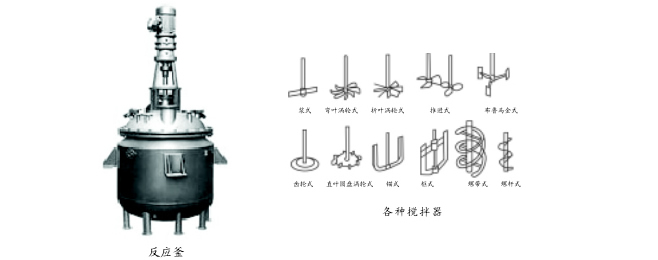

搅拌器形式 |
流动状态 |
|
转速范围r/min |
最高粘度PaS |
对流循环 |
串流扩散 |
剪切流 |
低粘度混合液 |
高粘度混合液传热反应 |
分散 |
固体悬浮 |
气体吸收 |
结晶 |
传热 |
液相反应 |
涡轮式 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
10~300 |
50 |
浆式 |
○ |
○ |
○ |
○ |
○ |
|
○ |
|
○ |
○ |
○ |
10~300 |
2 |
推进式 |
○ |
○ |
|
○ |
|
○ |
○ |
|
○ |
○ |
○ |
100~500 |
50 |
折叶开启涡式 |
○ |
○ |
|
|
|
○ |
|
|
|
○ |
○ |
10~300 |
50 |
苗式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
1~100 |
50 |
螺杆式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
0.5~50 |
100 |
螺带式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
0.5~50 |
100 | 注:○表示性能优异
|
|
