SG罐用喷射式混合器 |

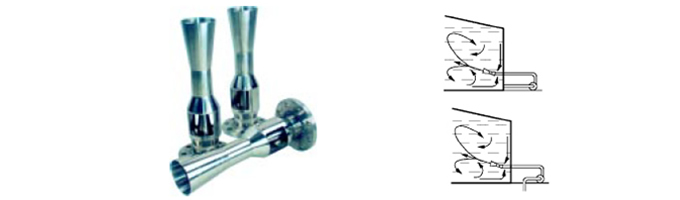

SG系列灌用喷射式试用范围广阔，作为一个依据，可以说，只要用离心泵可以传送翻转液体，就可以用这种混合器。其主要用于容器、贮存罐和中河池，如油品调和，酸碱中和反应等工艺，实为理想的混合设备。

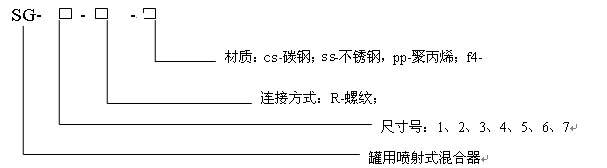

型号标注
产品规格

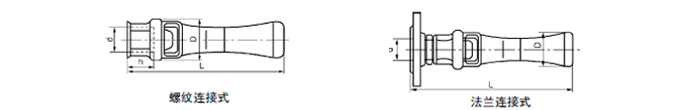

（1）螺纹连接式灌用喷射式混合器
|
项目 |
SG-1-R
|
SG-2-R
|
SG-3-R
|
SG-4-R
|
SG-5-R
|
SG-6-R
|
SG-7-R
|
|
d
|
Rc3/4
|
Rc1
|
Rc11/2
|
Rc11/2
|
Rc2
|
Rc3
|
Rc4
|
|
L
|
170
|
220
|
265
|
345
|
400
|
520
|
610
|
|
h
|
20
|
25
|
24
|
24
|
30
|
33
|
40
|
|
D
|
52/50
|
60/60
|
75/70
|
85/80
|
100/90
|
125/120
|
160/150
|
注：表中斜线下方尺寸为不锈钢或塑料混合器，上方为碳钢混合器。
（2）法兰连接式灌用喷射式混合器
|
项目
|
SG-1-F
|
SG-2-F
|
SG-3-F
|
SG-4-F
|
SG-5-F
|
SG-6-F
|
SG-7-F
|
|
d
|
20
|
25
|
40
|
40
|
50
|
80
|
100
|
|
L
|
205/170
|
255/220
|
300/265
|
380/345
|
440/400
|
570/495
|
660/610
|
|
D
|
52/50
|
60/60
|
75/70
|
85/80
|
100/90
|
125/120
|
160/150
|
注：1、无特殊要求，法兰标准为HG20593—97 PNl.0；
2、表中斜线下方尺寸为不锈钢或塑料混合器，上方为碳钢混合器。
|
|
