静态混合器
    静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液，液一气，液一固，气一气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。


静态混合器的压力降计算
      静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。

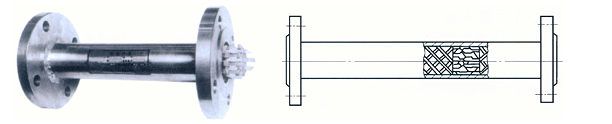

1、SV型静态混合器
■产品特性
      SV单元是由一定规格的波纹板组装而成的圆柱体，它的技术性能：最高的分散程隆为1—2um，液—液相及气—气相的不均匀度系数为。

■产品型号
规 格
DN(mm)
dh(mm)
Q(m3/h)
规 格
DN(mm)
dh(mm)
Q(m3/h)
SV-2.3/20
20
2.3
0.5-1.2
SV-5-20/200
200
5-20
56-110
SV-2.3/25
25
2.3
0.9-1.8
SV-5-20/250
250
5-20
88-176
SV-3.5/32
32
3.5
1.4-2.9
SV-5-30/300
300
7-30
125-250
SV-3.5/40
40
3.5
2.2-4.5
SV-7-30/350
350
7-30
173-346
SV-3.5/50
50
3.5
3.5-7
SV-7-30/400
400
7-30
226-452
SV-3.5/65
65
3.5
5-12
SV-7-30/450
450
7-30
286-572
SV-5/80
80
5
9-18
SV-7-30/500
500
7-30
353-706
SV-5/100
100
5
14-28
SV-7-30/600
600
7-30
505-1010
SV-5-7/125
125
5-7
24-34
SV-7-30/1000
1000
7-30
1413-2826
SV-5-7/150
150
5-7
30-60
SV-15-30/1200
1200
15-30
1630-3260

■典型应用
      汽油、柴油、油品调和、盐水中、酸喊中、煤气混合

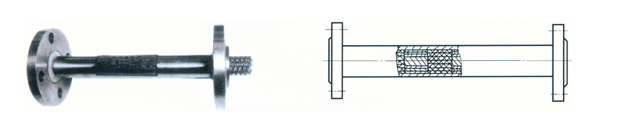

2、SK型静态混合器
■产品特性
      SK单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10 u m，液—液、液—固相的不均匀度系数为。

■产品型号
规 格
DN(mm)
dh(mm)
Q(m3/h)
规 格
DN(mm)
dh(mm)
Q(m3/h)
SK-5/10
10
5
0.15-0.3
SK-50/100
100
50
14-28
SK-7.5/15
15
7.5
0.3-0.6
SK-62.5/125
125
62.5
22-44
SK-10/20
20
10
0.6-1.2
SK-75/150
150
75
31-64
SK-12.5/25
25
12.5
0.9-1.8
SK-100/200
200
100
56-110
SK-16/32
32
16
1.4-3.2
SK-125/250
250
125
88-177
SK-20/40
40
20
2.2-4.5
SK-150/300
300
150
127-255
SK-25/50
50
25
3.5-7.0
SK-175/350
350
175
173-346
SK-32.5/65
65
32.5
5.9-12
SK-200/400
400
200
226-452
SK-40/80
80
40
9-18
SK-250/500
500
250
353-706

■典型应用
      化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热。

３、SX型静态混合器
■产品特性
      单元由交叉的横条按一定规律构成许多X型单元，它的技术性能：液—液、液—固相的不均匀度数为。

■产品型号
规 格
DN(mm)
dh(mm)
Q(m3/h)
规 格
DN(mm)
dh(mm)
Q(m3/h)
SX-12.5/50
50
12.5
3.5-7.0
SX-50/200
200
50
56-110
SX-16.25/65
65
16.25
6-12
SX-62.5/250
250
62.5
88-176
SX-20/80
80
20
9-18
SX-75/300
300
75
125-250
SX-25/100
100
25
14-28
SX-87.5/350
350
87.5
173-346
SX-31.25/125
125
31.25
22-44
SX-100/400
400
100
226-452
SX-37.5/150
150
37.5
30-60
SX-125/500
500
125
353-706

■典型应用
      高聚物混合　轻质酮苯脱蜡油　纸桨氯化漂白　原油注碱流程

4、SL型静态混合器
■产品特性
      SL单元由交叉的横条按一定规律构成许多L型单元，它的技术，陛能：液—液、液—固相的不均匀度数为≤5％。

■产品型号
规 格
DN（mm）
dh(mm)
Q(m3/h)
规 格
DN(mm)
Dh(mm)
Q(m3/h)
SL-12.5/25
25
12.5
0.7-1.4
SL-100/200
200
100
56-110
SL-16/32
32
16
1.4-2.9
SL-125/250
250
125
88-176
SL-20/40
40
20
2.3-4.6
SL-150/300
300
150
127-255
SL-25/50
50
25
3.5-7
SL-175/350
350
175
173-346
SL-40/80
80
40
9-18
SL-200/400
400
200
226-452
SL-50/100
100
50
14-28
SL-250/500
500
250
353-705
SL-75/150
150
75
32-64
SL-300/600
600
300
410-814

■典型应用
      污水处理　高聚合物混合　热交换器

5、SH型静态混合器
■产品特性
      SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程度=1—2um，液—液、液—固相的不均匀度。

■产品型号
规格
DN(mm)
dh(mm)
Q(m3/h)
规格
DN(mm)
Dh(mm)
Q(m3/h)
SH-3/15
15
3
0.1-0.2
SH-19/80
80
19
4.0-8.0
SH-4.5/20
20
4.5
0.2-0.4
SH-24/100
100
24
6.5-13.0
SH-5/25
25
5
0.5-1.1
SH-36/150
150
36
31-63
SH-7/32
32
7
0.9-1.8
SH-49/200
200
49
54-108
SH-9/40
40
9
1.6-3.2
SH-74/300
300
74
124/248
SH-12/50
50
12
2.3-4.6
SH-124/500
500
124
174/348
注：两端法兰尺寸按产品公称直径放大一档。
■典型应用
      丙烯酰胺混合　高分子材料混合、配色、传热

静态混合器安装
      静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见下表：
型号
安装形式
SV
 气-液相：垂直安装（并流及逆流）
液-气相：水平或垂直（自下而上）安装，装置效果相仿
气-气相：水平或垂直（气相密度差小，方向不限）安装
SX
 液-液相：水平或垂直（自下而上）安装，装置效果相仿
SL
 液-液相：水平或垂直（自下而上）安装，装置效果相仿
液-固相：水平或垂直（自下而上）安装
SH
 气-液相：两端法兰尺寸按产品公称直径放大一档来定，同SL型安装形式
SK
 活络单元的产品通常以没有定位装置的一端为出口端
液一液相：水平或垂直（自下而上）安装，装置效果相仿
液一固相：垂直装置（自上而下）
注：气一液相指气相物流是工作物流，而液相物流是被动物流。
液一气相指液相物流是工作物流，而气相物流是被动物流。

订货说明
1、为更好地帮助您选择静态混合器，请详细提供以下参数：
a工作介质　b流量kg／h　c工作压力Mpa　d工作温度℃　e物料粘度cp　f物料密度kg／m3
g允许压损Mpa　h法兰标准　i设备材质
2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。

附：SN型分配器
■产品特性
      流体在输送过程中，往往由于各股流体输送压力不平衡而影响混合比，为更好地配合用户使用好静态混合器，我公司最新研制开发出SN型分配器，具有喷射升压泵的性能，在保证次流流量的条件下，使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴，以其高速度在锥形入口处形成低压，从而使次流被抽吸进接受室，使其加速，在混合室内高度涡漩，以一定的速度从扩散室喷出，从而使流体顺利地输送至静态混合器中进行混合，以达到更佳的使用效果。
■产品应用
      适用于二股或二股以上流体进料，当主流与次流压力不平衡时选用文氏管形分配器，当主流与次流压力平衡时选用一般形式分配器。
■分配器形式

■分配器选用
      SN型分配器是针对不同工艺条件运行，为更好地帮助用户设计、定型，敬请与我公司技术部联系。
