SLH型高效换热器
产品概述
      普通列管式换热器因其结构简单，造价低廉，通用性强等得到了极为广泛的应用。但对高粘度物料进行换热操作，换热效率则显著降低，且由干管内存在较大的断面温度分布不均匀性，因而也会产生其他质量劣化问题。
      针对这一难题，本公司长期跟踪相关动向，并与有关科研所合作攻关，成功开发出SLH型高效换热器。本系列换热器换热管采用静态混合元件，其总传热系数比普通换热器提高3-6倍。静态混合元件在传质方面的卓越表现已得到业内人士的一致认同。SLH型高效换热器的开发成功，再一次以实践证明了传热与传质的相似性理论。
性能特点
  SLH型高效换热器除具有一般列管式换热器的优点外，还具有以下特点：
  1、传热效率普通提高，尤其是对高粘度物料。
  2、管内物料不存在断面温度分布不均匀性。
  3、管程具有一定的自洁作用。
  4、为达到相同换热效果，可降低传热温差而降低熵损，提高热能利用率。
  5、为达到相同换热效果，可减少传热面积，减少装置占地面积。
适用范围
      SLH型高效换热器特别适用于对高粘度物料的换热操作，其粘度范围为50-500000cp。广泛应用于石油化工、食品工业和合成纤维方面。如PBT、PET工聚丙烯晴、聚对苯二甲酸乙二酯等(详细设计、选型请与三联公司技术部联系)。

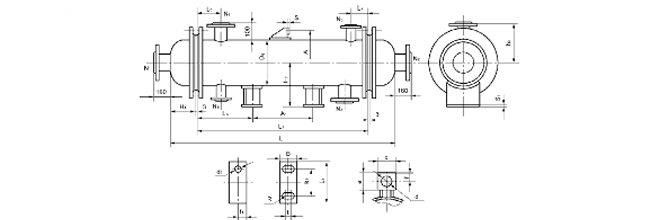

结构形式

注：
  1、本系列为固定管板式。
  2、换热管采用正三角形排列，按标准规定选用。
  3、折流板为弓形圆缺形，缺口位置上下型和左右型均可。
  4、壳程进口未设防冲板，如需要可在订货时提出。
  5、安装方式分立式和卧式。
  6、管子与管板采用焊接。
  7、本系列中设备法兰均为凹凸面法兰，接管法兰根据工艺计算选用或用户指定。
技术参数

产品型号	公称直径 DN（mm）	换热管规格	管子数	换热面积m2公称值／计算值			管程通道面积m2
				管　　长（ｍｍ）
				750	1000	1500
SLH150	159X4.5	ф19	15	0.5/0.62	1/0.85	1.5/1.29	0.0022
SLH150	159X4.5	ф25	10	0.5/0.55	0.8/0.75	1/1.14	0.0027
SLH200	219X6	ф19	36	1.5/1.50	2/2.04	3.0/3.11	0.0053
SLH200	219X6	ф25	22	1/1.21	1.5/1.64	2.5/2.50	0.0060
SLH250	273X6	ф19	69	3/2.88	4/3.91	6/5.97	0.0102
SLH250	273X6	ф25	40	2/2.20	3/2.98	5/4.55	0.0110
SLH300	325X8	ф19	106	/	6/6.00	9/9.17	0.0157
SLH300	325X8	ф25	62	/	5/4.64	7/7.06	0.0170
SLH400	400X10	ф19	195	/	11/11.05	17/16.86	0.0290
SLH400	400X10	ф25	110	/	8/8.20	13/12.52	0.0301

注: （1）压力：0.6、1.0、1.6、2.5Mpa 四种（真空可按0.6Mpa选用）
（2）温度：按材料许用温度选用，本系列设计温度为200。Ｃ，可按相关规定升温降压使用。
（3）材料：主要有16MnR、1Cr18Ni9Ti、Q235—A、0Cr17Ni12MoTi。
安装尺寸

SLH150型

参数mm	压力Mpa
	0.6																		1.0					1.6
	管2.5长
	750			1000			1500			750			1000			1500			750	1000			1500	750		1000		1500
接管		L0=100 h0=239.5
	L1	28									32							36							38
	DN	N1-2=50 N3-4 =40 N5-6=20
卧式支座	A1	242			492			992			242			492			992	242			492	992			242		492		992
		LA=250 H2=280 L2=170 K 1 =90 d 1=20 f1=60 B=140 R=10 t=20 S1=10
立式支座	A=442 d=24 f=30 s=6 c=100 a=60 共2只
H1	72
L1	742		992			1492			742			992			1492			742			992	1492			742		992		1492
L	892		1142			1642			892			1142			1642			892			1142	1642			892		1142		1642
重量（Kg）	107		118			140			119			130			152			129			140	162			141		152		174

SLH200型

参数 mm		压力MPa
		0.6					1.0						1.6											2.5
		管长
		750		1000		1500	750		1000		1500		750			1000		1500					750		1000			1500
接管		L0=100 h0=269.5
	Lｆ	32						34						40							42
	DN	N1-2=50 40 N3-4=50 N5-6=20
卧式支座	A1	242	492		992			242		492		992		242	492				992			242					492			992
		LA=250 H2=310 L2=215 K1=120 d1=20 F=60 B=140 R=10 t=20 s1=10
立式支座		A=506 d=24 f=30 s=6 c=100 a=60 共2只
Ｈ1		88
Ｌ1		742	992		1492			742		992		1492		742	992		1492			742						992			1492
Ｌ		924	1174		1674			924		1174		1674		924	1174		1674			924						1174			1674
重量(kg)		135	162		206			150		185		220		160	185		231			185						210			254

SLH250型

参数 mm			压力MPa
			0.6					1.0						1.6											2.5
			管长
			750		1000		1500	750		1000		1500		750			1000		1500					750		1000			1500
接管			L0=100 h0=269.5
		Lｆ	30												32							38
		DN	N1-2=80 N3-4=50 N5-6=20
卧式支座		A1	242	492		992			242		492		992		242	492				992			242					492			992
			LA=250 H2=337 L2=265 K1=160 d1=20 f 1=60 B=140 R=10 t=20 s1=10
立式支座			A=562 d=24 f=30 s=6 c=100 a=60 共2只
Ｈ1			88
Ｌ1			742	992		1492			742		992		1492		742	992		1492			742						992			1492
Ｌ			952	1202		1702			952		1202		1702		952	1202		1702			952						1202			1702
重量(kg)	Ф25		203	233		293			225		255		316		250	280		341			275						304			306
	Ф19		—	—		—			—		—		—		—	—		—			—						—			—

SLH300型

参数 mm			压力MPa
			0.6							1.0							1.6								2.5
			管长
			1000	1500			1000			1500		1000		1500			750		1000			1500			750		1000			1500
接管			L0=125 h0=322.5
		Lｆ	32						36							40								44
		DN	N1-2=100 N3-4=65 N5-6=25
卧式支座		A1	392		892			392			242				892			392			892					392			892
			LA=300 H2=363 L2=310 K1=200 d1=20 F=60 B=140 R=10 t=2 s1=10
立式支座			A=662 d=30 f=60 s=10 c=140 a=120 共2只
Ｈ1			116
Ｌ1			992			1492				992			1492			992				1492			992					1492
Ｌ			1230			416				1230			416			1230				416			1230					416
重量(kg)	Ф25		324			416				348			440			367				459			424					516
	Ф19		—			—				—			—			—				—			—					—

SLH400型

参数 mm		压力MPa
		0.6			1.0				1.6			2.5
		管长
		1000	1500		1000	1500		1000			1500	1000	1500
接管	L0	150
	h0	363			364				366			366
	L1
	DN	N1-2=150 N3-4=100 N5-6=25
卧式支座	A1	292		792	292		792		292	792		292	792
	H2	411			412				414			414
		LA=300 L2=410 K1=280 d1=20 f1=60 B=140 R=10 t=20 S1=10
立式支座	A	754			758				766			766
		f=60 S=10 c=140 a=120 共2只
H1		116
L1		992		1492	992		1492		992	1492		992	1492
L		1302		1802	1302		1802		1302	1802		1302	1802
重量(kg）	ф25	492		617	515		640		592	715		627	752
	ф19	—		—	—		—		—	—		—	—

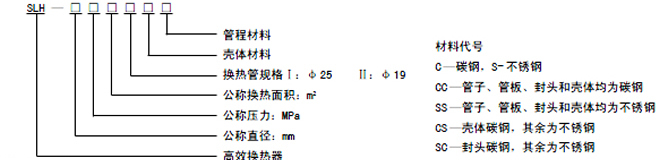

型号标注

标记示例
      如公称直径为300，公称压力为1.0MPa，换热面积为9m2，换热管规格为ф19，材质：壳体为碳钢，其余为不锈钢的高效换热器，其型号表示为：SLH300-1.0—911—CS
应用举例
      某厂PBT生产工艺中第一预缩聚换热器原用光管式换热器规格为21m2。采用高效换热器后，换热面积仅为3.6 m2，节能增效明显。其物料参数如下：
       1、管程：PBT预聚物比重1.1t／m3，粘度1400cp，比热0.65kcal／kg0C，导热系数0.106kcal／m.h. 0C，流量15100kg／h，压力0.7MPa，结垢系数0.0002m2．h0C／KJ，温度从2400C至242.50C。
       2、壳程：YD300导热油密度840kg／m3，比热0.63kcal／kg0C，导热系数0.091kcal／m.h. 0C，粘度0.48cst，温度从2700C降至2670C。
SLH型高效换热器技术参数提交单

项目部位	工作介质	温度		工作压力MPa	粘度 cp	比热 kcal/kg℃	导热系数 kcal/m/h/℃	流量kg/h	结垢系数	设备材料
项目部位	工作介质	入口	出口	工作压力MPa	粘度 cp	比热 kcal/kg℃	导热系数 kcal/m/h/℃	流量kg/h	结垢系数	设备材料
管程
壳程
N6
N5
N4
N3
N2
N1
符号	法兰规格			法兰标准	密封面形式		数量		用途
立式支座	2				换热管规格	19			立式管口方位：
卧式支座				2	换热管规格	25
名称	立式			卧式	折流式形式	上下
名称	数量				折流式形式	左右
	SLH型高效换热器					工程名称
设计				型号		设计项目
校核				位号		选用单位
日期				台数

注：1、根据实际需要填写或选择表项。
      2、接管法兰均配对供应。
      3、特殊要求可另附图标及文字说明。
      4、除本系列外，本公司还可为客户设计、制造串联套管式高效热器，效果十分理想。
