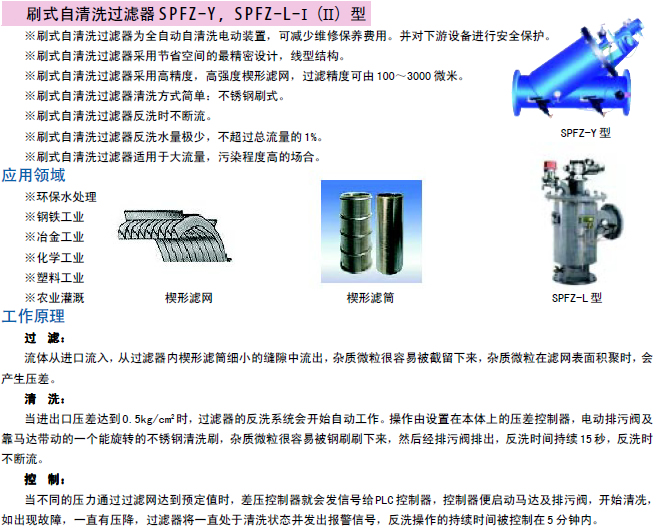

刷式自清洗过滤器 |
技术参数
最大流量 |
1000m3/h |
依过滤精度及杂质可向本公司查询,我公司提供最适合的机型 |
最小工作压力 |
0.2Mpa(g) |
|
最大工作压力 |
1.6Mpa(g) |
特殊要求可定制 |
进出口通径 |
DN50~DN400 |
法兰标准HG20592-97,特殊要求可定制 |
最高工作温度 |
80℃ |
特殊要求可定制 |
过滤精度 |
100~3000µm |
|
滤网材质 |
可根据要求定做304,316或316L不锈钢 |
|
设备材质 |
可根据要求定做碳钢304,316,316L,不锈钢 |
|
电机功率 |
0.37~0.75KW |
|
电源电压 |
380V,50Hz,3相 |
|
反洗流量 |
小于总流量1% |
|
反洗时间 |
15秒 |
|
反洗压差 |
0.5kg/cm2 |

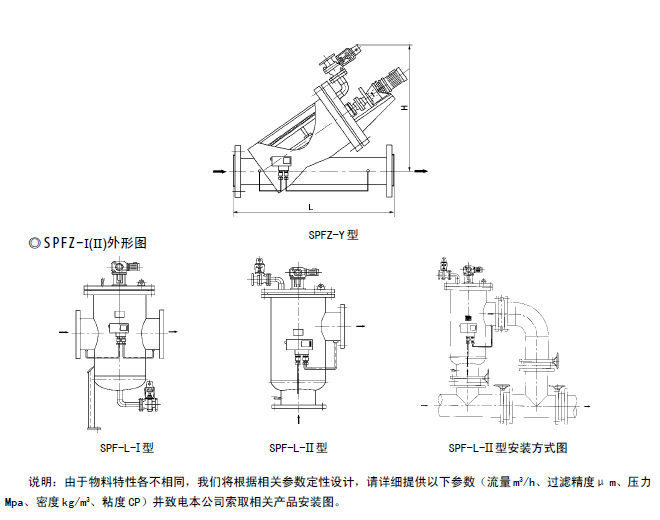

可根据工艺要求自行设定 | 安装尺寸表(SPFZ-Y)
公称直径 |
安装尺寸(mm) |
排污阀 |
参考流量m3/h |
L |
H |
DN50 |
600 |
400 |
DN20 |
25 |
DN65 |
600 |
450 |
DN20 |
30 |
DN80 |
700 |
500 |
DN25 |
50 |
DN100 |
800 |
550 |
DN25 |
80 |
DN125 |
900 |
600 |
DN25 |
125 |
DN150 |
950 |
650 |
DN25 |
150 |
DN200 |
1050 |
650 |
DN32 |
200 |
DN250 |
1250 |
750 |
DN40 |
300 |
DN300 |
1500 |
1020 |
DN40 |
500 |
DN350 |
1800 |
1240 |
DN50 |
800 |
DN400 |
1800 |
1310 |
DN50 |
1000 | 注:表格流量值为水流量值
|
|
