产品概述
      过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其它设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
      本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：
      化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
      化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
      制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
      食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。
型号标注
      本公司生产的管道过滤器，主要有：1、Y型过滤器 2、T型过滤器 3、篮式过滤器 4、临时过滤器 5、气体过滤器。其型号标注如下：

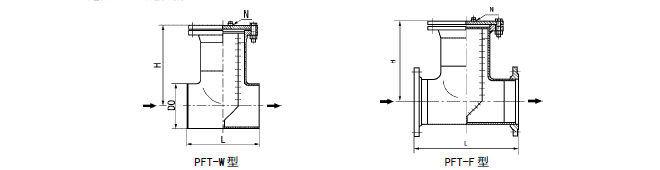

(1)T型对焊连接直通式过滤器(PFT-W型)(DN50～400，PN≤5.OMPa)
(2)T型法兰连接直通式过滤器(PFT-F型)(DN50～400，PN≤5.OMPa)

PFTI—W、PFTI—F型

DN	D0		L	H	N
DN	系列A	系列B	L	H	N
200	219.1	219	356	380	M20×1.5
250	273	273	432	520
300	323.9	325	508	580
350	355.6	377	558	700
400	406.4	426	610	760
500	508	529	762	920

(3)T型对焊连接折叠直通式过滤器(PFTM I—W型)(DN200—500，PN≤5.0MPa) PFTMI-W型

DN	D0		L	H	N
DN	系列A	系列B	L	H	N
200	219.1	219	356	380	M20×1.5
250	273	273	432	520
300	323.9	325	508	580
350	355.6	377	558	700
400	406.4	426	610	760
500	508	529	762	920

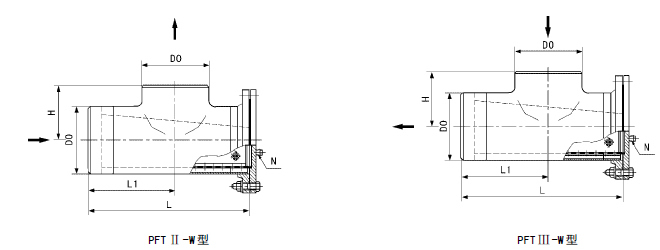

(4)T型对焊连接正折流式过滤器(PFT II—W型)(DN50～400，PN≤5.OMPa)
(5)T型对焊连接反折流式过滤器(PFT III—W型)(DN50～400，PN≤5.OMPa)

PFTII-W，PFTIII-W型

DN	D0		L	H	L1	N
DN	系列A	系列B	L	H	L1	N
50	60.3	57	300	64	165	Rc3/8
65	76.1	76	340	76	185
80	88.9	89	370	86	195
100	114.3	108	425	105	220
125	139.7	133	465	124	240
150	168.3	159	520	143	270	Rc3/4
200	219.1	219	630	178	320	Rc3/4
250	273	273	740	216	370	M20×1.5
300	323.9	325	845	254	420
350	355.6	377	910	276	450
400	406.4	426	1040	305	520

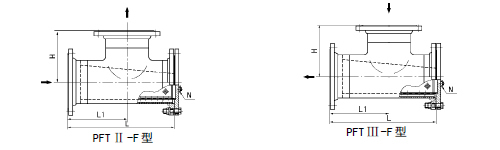

（6）T型法兰连接正折流式过滤器（PFT II-F型）（DN50~400，PN≦26.0MPa）
（7）T型法兰连接正折流式过滤器（PFT III-F型）（DN50~400，PN≦26.0MPa）

PFT II-F型, PFT III-F型

DN	L	H	L1	N
50	300	165	165	Rc3/8
65	340	185	185
80	370	195	195
100	425	195	220
125	465	195	240
150	520	215	270
200	630	270	320	Rc3/4
250	740	320	370	Rc3/4
300	845	370	420	M20×1.5
350	910	400	450
400	1040	450	520

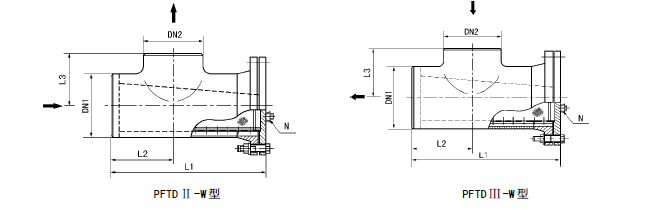

（8）T型异径对焊连接正折流式过滤器（PFT II-F型）（DN50~40~300×250，PN≦26.0MPa）
（9）T型异径对焊连接正折流式过滤器（PFT III-F型）（DN50~40~300×250，PN≦26.0MPa）

PFTD II-W,PFTD III-W型

DN1×DN2	DN1×DN2		L2	L3	L1					N
DN1×DN2	系列A	系列B	L2	L3	PN2.0	PN2.5	PN4.0	PN5.0	PN10.0	N
50×40	60.3×48.3	57×45	64	60	213	202	202	222	228	Rc3/8
80×50	88.9×60.3	89×57	86	76	268	216	263	282	289
80×65	88.9×76.1	89×76	86	83	268	261	263	282	289
100×65	114.3×76.1	108×76	105	95	312	304	314	330	352
100×80	114.3×88.9	108×89	105	98	312	304	314	330	352
150×100	168.3×114.3	159×108	143	130	402	392	394	423	453	Rc3/4
200×100	219.1×114.3	219×108	178	156	489	469	487	510	546	Rc3/4
250×150	273×168.3	273×159	216	194	566	550	579	599	649	M20×1.5
250×200	273×219.1	273×219	216	203	566	550	579	599	649
300×250	323.9×273	325×273	254	241	656	632	670	691	732
