视镜 |

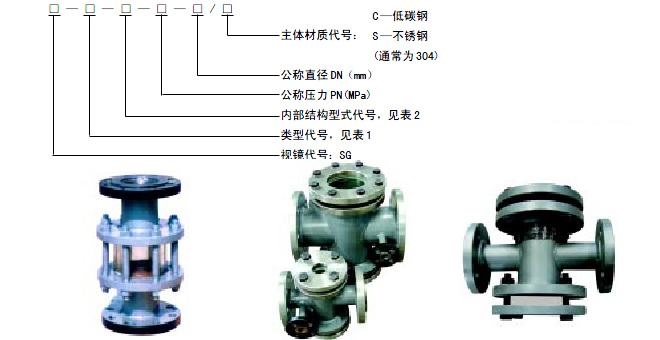

SG视镜 性能特点 视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品、造纸等工业生产装置的管道中,能随时观察管道液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。 产品型号标注
 标记示例 选择单压型法兰连接式视镜,内部结构摆板式,法兰公称压力为0.6MPa,公称直径80mm,主体材料为低碳钢。标记:SG-II-P-0.6—80/C。
类型 |
对夹型 |
单压型 |
螺纹型 |
管型 |
浮球型 |
框式对夹型 |
框式单压型 |
压力容器 |
其它 |
连接形式 |
法兰 |
法兰 |
螺纹 |
法兰 |
螺纹 |
法兰 |
法兰 |
法兰 |
无劲 |
带劲 |
法兰 |
代号 |
I |
II |
III |
V |
Va |
Vb |
VI |
VII |
VIIa |
VIIb |
Ixa,b | 产品规格及技术参数

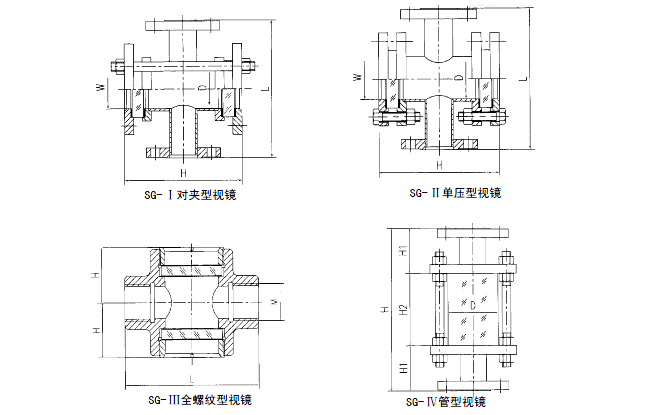

 (1)SG-I对夹型视镜
DN |
窗径W |
管内D |
H |
L |
适用工况 |
PN≤1.6 |
PN≤2.5 |
8 |
58 |
40 |
75 |
140 |
160 |
PN≤2.5PMa 工作压力≤1.0MPa 工作温度0-180℃ |
10 |
58 |
40 |
75 |
140 |
160 |
15 |
58 |
40 |
75 |
140 |
160 |
20 |
68 |
50 |
85 |
160 |
180 |
25 |
68 |
50 |
85 |
160 |
180 |
40 |
78 |
60 |
115 |
180 |
200 | (2)SG—II单压型视镜
DN |
窗径W |
管内径D |
PN0.6 |
PN1.0、PN1.6 |
PN2.5 |
H |
L |
H |
L |
H |
L |
50 |
80/80 |
65/50 |
200 |
220 |
200 |
220/250 |
210 |
250/270 |
65 |
102/100 |
80/102 |
230 |
250 |
230 |
250/270 |
240 |
270/320 |
80 |
102/100 |
102/102 |
245 |
270 |
245 |
270/270 |
270 |
320/380 |
100 |
125/125 |
125/125 |
330 |
320 |
330 |
320/320 |
360 |
360/420 |
125 |
150/150 |
150/150 |
340 |
360 |
360 |
370/400 |
400 |
410/480 |
150 |
200/200 |
200/200 |
350 |
420 |
420 |
430/440 |
440 |
480/550 | 注:分母为摆板式单压视镜。工作压力≤1.OMPa,工作温度0-180℃。 (3)SG—III全螺纹型视镜
DN |
窗径W |
螺纹M |
H |
L |
适用工况 |
PN≤1.6 |
PN≤2.5 |
6 |
58 |
G1/4 |
75 |
140 |
160 |
PN≤2.5PMa 工作压力≤1.0MPa 工作温度0-180℃ |
10 |
58 |
G3/8 |
75 |
140 |
160 |
15 |
58 |
G1/2 |
75 |
140 |
160 |
20 |
68 |
G3/4 |
85 |
160 |
180 |
25 |
68 |
G1” |
85 |
160 |
180 |
40 |
78 |
G1½” |
115 |
180 |
200 | (4)SG—IV管型视镜
DN |
PN |
H |
H1 |
H2 |
玻璃管 |
直径 |
厚度 |
20 |
1.0 |
250 |
78 |
94 |
ф50 |
4 |
25 |
1.0 |
250 |
78 |
94 |
ф50 |
4 |
40 |
1.0 |
250 |
78 |
94 |
ф60 |
5 |
50 |
1.0 |
250 |
78 |
94 |
ф78 |
5 |
65 |
1.0 |
250 |
78 |
94 |
ф90 |

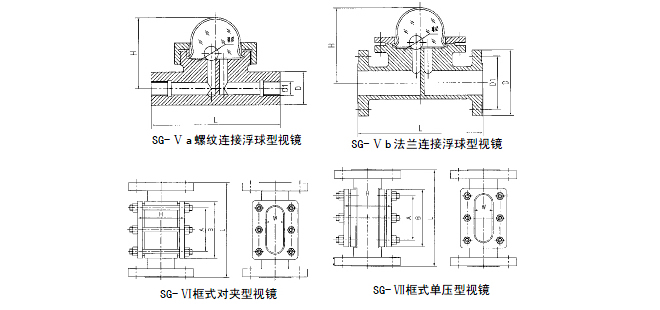

5 |  (5)SG—Va螺纹连接浮球型视镜
DN |
d |
D1 |
D |
L |
H |
球ф |
图号 |
20 |
16 |
G3/4” |
38 |
120 |
70 |
18 |
HGS0-128-01-1~4 |
25 |
16 |
G1” |
40 |
120 |
70 |
18 |
HGS0-128-01-1~4 |
32 |
16 |
G1¼” |
50 |
124 |
76 |
18 |
HGS0-128-01-1~4 |
40 |
16 |
G1½” |
56 |
124 |
80 |
18 |
HGS0-128-01-1~4 |
50 |
16 |
G2” |
66 |
124 |
85 |
18 |
HGS0-128-01-1~4 | 注:PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃。 (6)SG-b法兰连接浮球型视镜
DN |
d |
D1 |
D |
L |
H |
球ф |
图号 |
65 |
65 |
130 |
160 |
340 |
260 |
40 |
HGS0-128-01-1~4 |
80 |
80 |
150 |
185 |
340 |
270 |
40 |
HGS0-128-01-1~4 |
100 |
100 |
170 |
205 |
340 |
277 |
40 |
HGS0-128-01-1~4 |
125 |
125 |
200 |
235 |
340 |
290 |
40 |
HGS0-128-01-1~4 |
150 |
150 |
255 |
260 |
340 |
302 |
40 |
HGS0-128-01-1~4 | 注:PN≤0.6HPa,工作压力≤0.3MPa,工作温度≤180℃。 (7)SG-VI框式对夹型视镜
DN |
W |
A |
H |
B |
L |
适用工况 |
PN≤1.6 |
PN≤2.5 |
15 |
18 |
75 |
85 |
110 |
200 |
200 |
PN≤2.5Mpa 工作压力≤1.0Mpa 工作温度0-180℃ |
20 |
18 |
75 |
85 |
110 |
200 |
200 |
25 |
22 |
80 |
95 |
120 |
210 |
210 |
40 |
30 |
90 |
125 |
120 |
210 |
230 | (8)SG-VII框式单压型视镜
DN |
W |
A |
H |
B |
L |
适用工况 |
PN≤1.6 |
PN≤2.5 |
50 |
30 |
90 |
140 |
120 |
210 |
250 |
PN≤2.5Mpa 工作压力≤1.0Mpa 工作温度0-180℃ |
65 |
30 |
90 |
155 |
120 |
220 |
250 |
80 |
35 |
100 |
180 |
120 |
230 |
250 |
100 |
35 |
100 |
205 |
120 |
230 |
260 |
125 |
40 |
110 |
235 |
130 |
260 |
290 |
150 |
40 |
110 |
260 |
130 |
260 |
290 |  (9)SG-VIIIa容器视镜

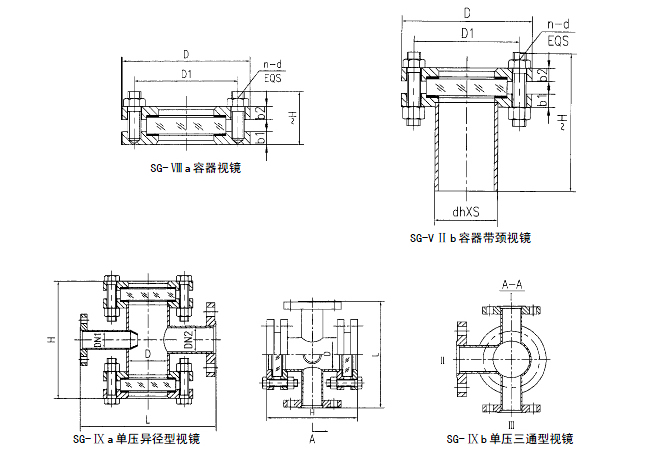

DN |
PN |
D |
D1 |
b1 |
B2 |
≈H |
螺柱 |
数量n |
直径d |
50 |
1.0 |
130 |
100 |
34 |
22 |
79 |
6 |
M12 |
1.6 |
130 |
100 |
34 |
24 |
79 |
6 |
M12 |
2.5 |
130 |
100 |
34 |
26 |
84 |
6 |
M12 |
80 |
1.0 |
160 |
130 |
36 |
24 |
91 |
8 |
M12 |
1.6 |
160 |
130 |
36 |
26 |
91 |
8 |
M12 |
2.5 |
160 |
130 |
36 |
28 |
91 |
8 |
M12 |
100 |
1.0 |
200 |
165 |
40 |
26 |
100 |
8 |
M16 |
1.6 |
200 |
165 |
40 |
28 |
105 |
8 |
M16 |
125 |
1.0 |
225 |
190 |
40 |
28 |
105 |
8 |
M16 |
150 |
1.0 |
250 |
215 |
40 |
30 |
110 |
12 |
M16 | 注:工作温度0—180℃ (10)SG-IIIb容器带颈视镜
DN |
PN |
D |
D1 |
B1 |
B2 |
dh×S |
H |
≈H |
螺柱 |
数量n |
直径d |
50 |
1.0 |
130 |
100 |
34 |
22 |
57×3.5 |
70 |
79 |
6 |
M12 |
1.6 |
130 |
100 |
34 |
24 |
57×3.5 |
70 |
79 |
6 |
M12 |
2.5 |
130 |
100 |
34 |
26 |
57×3.5 |
70 |
84 |
6 |
M12 |
80 |
1.0 |
160 |
130 |
36 |
24 |
89×4 |
70 |
86 |
8 |
M12 |
1.6 |
160 |
130 |
36 |
26 |
89×4 |
70 |
91 |
8 |
M12 |
2.5 |
160 |
130 |
36 |
28 |
89×4 |
70 |
96 |
8 |
M12 |
100 |
1.0 |
200 |
165 |
40 |
26 |
108×4 |
80 |
100 |
8 |
M16 |
1.6 |
200 |
165 |
40 |
28 |
108×4 |
80 |
105 |
8 |
M16 |
125 |
1.0 |
225 |
190 |
40 |
28 |
133×4 |
80 |
105 |
8 |
M16 |
150 |
1.0 |
250 |
215 |
40 |
30 |
159×4.5 |
80 |
110 |
12 |
M16 | 注:容器视镜参照HGJ501-86标准,工作温度0~180℃ (11)SG-IXa单压异径型视镜
DN1×DN2 |
L |
D |
H |
适用工况 |
PN0.25 |
PN0.6 |
25×32 |
260 |
95 |
226 |
234 |
工作温度0-180℃ |
40×50 |
320 |
140 |
226 |
278 |
50×65 |
320 |
140 |
226 |
278 |
65×80 |
360 |
165 |
300 |
308 |
80×100 |
360 |
165 |
300 |
308 | (12)SG-IXb单压三通型视镜
DN |
L |
D |
H |
I |
II |
III |
PN0.25 |
PN0.6 |
25 |
40 |
40 |
260 |
95 |
226 |
234 |
25 |
50 |
50 |
320 |
140 |
266 |
278 |
25 |
65 |
65 |
320 |
140 |
266 |
278 |
40 |
80 |
80 |
360 |
165 |
300 |
308 |
40 |
100 |
80 |
360 |
165 |
300 |
308 |
25 |
40 |
50 |
320 |
140 |
266 |
278 |
40 |
50 |
65 |
320 |
140 |
266 |
278 |
50 |
65 |
80 |
360 |
165 |
300 |
308 |
50 |
80 |
100 |
360 |
165 |
300 |
308 | 注:工作温度0—180℃
|
|
