Y型过滤器 |

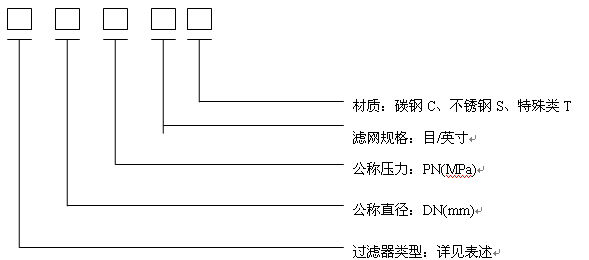

产品概述 过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其它设备的正常工作,当物体进入置有一定规格滤网的滤筒后,其杂志被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。 本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点,其主要适用的物料有: 化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、 烃类等。 化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。 制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。 食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。 公司新近推出的智能过滤器系列产品,除具有普通过滤器的所有功能外,同时还具有提供更换、清洗滤网信息的标志和远程声光报警功能,它的基本原理是利用流经过过滤器流体入口与出口的压力差,使智能器内压差式信号发生器动作,在智能一端的红圆柱便冒出或发生报警信号,表示滤网被阻塞需要换或清洗。它克服了当今普通过滤器因无法及时指示滤网的阻塞程度而造成断流、烧泵或误判滤网阻塞白白浪费人力、物力等弊端,是一种理想的更新换代产品。若将它串联地安装在泵的入口或系统管理线的其他部位,即可延长泵和其他设备的使用寿命,又能保证整个系统安全。 型号标注 本公司生产的管道过滤器,主要有:1、Y型过滤器 2、T型过滤器 3、篮式过滤器 4、临时过滤器 5、气体过滤器。 其型号标注如下: 1、 Y型过滤器 (1)Y型铸造螺纹连接式(PFYI-R型)、承插焊接式(PFY-SW型)(DN15~50,PN≤5.0MPa)PFYI-R、PFYI-SW型
型号 |
PFYI-R |
DN |
D |
L |
H |
N |
15 |
Rc1/2 |
100 |
74 |
Rc1/4 |
20 |
Rc3/4 |
110 |
55 |
25 |
Rc1 |
130 |
103 |
32 |
Rc1¼ |
160 |
110 |
40 |
Rc1½ |
180 |
132 |
50 |
Rc2 |
200 |
153 |
Rc3/8 |
型号 |
PFYI-SW |
DN |
D |
L |
H |
N |
15 |
21.8/18.5 |
100 |
74 |
Rc1/4 |
20 |
27.4/25.5 |
110 |
88 |
25 |
34.2/32.5 |
130 |
103 |
32 |
42.9/38.5 |
160 |
110 |
40 |
48.8/45.6 |
180 |
132 |
501 |
61.3/58 |
200 |
153 |
Rc3/8 | (2)Y型铸造同径法兰连接式(PFYI-F型)(DN15~250,PN≤5.0MPa)
DN |
L |
H |
N |
15 |
140 |
120 |
Rc1/4 |
20 |
140 |
120 |
25 |
140 |
120 |
32 |
170 |
160 |
40 |
270 |
160 |
Rc3/8 |
50 |
270 |
180 |
65 |
290 |
190 |
Rc3/4 |
80 |
360 |
250 |
100 |
410 |
280 |
125 |
480 |
330 |
150 |
520 |
360 |
M20×1.5 |
200 |
660 |
450 |
250 |
870 |

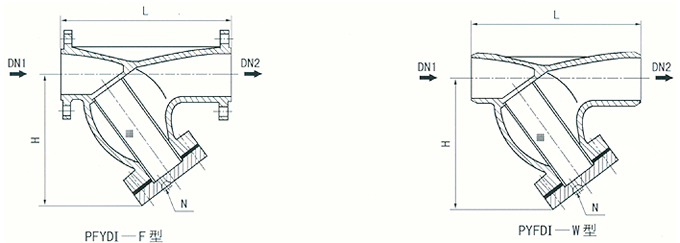

670 | (3) Y型铸造异径法兰连接式(PFYI-F型)、异径对焊连接式(PFYI-W型)(DN40×32~250×200,PN≤5.0MPa)
DN1×DN2 |
PFYDI-F, L |
PFYDI-W, L |
H |
N |
40×32 |
250 |
210 |
160 |
Rc1/4 |
50×40 |
270 |
240 |
190 |
Rc3/8 |
80×50 |
320 |
310 |
250 |
Rc3/4 |
80×65 |
360 |
310 |
260 |
100×65 |
410 |
370 |
280 |
100×80 |
410 |
370 |
280 |
150×100 |
520 |
490 |
360 |
M20×1.5 |
200×100 |
660 |
600 |
450 |
200×150 |
660 |
600 |
450 |
250×200 |
870 |
800 |

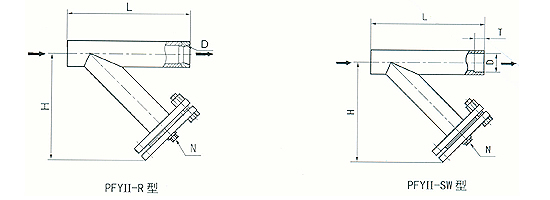

670 | (4)Y型焊接椎管螺丝纹式(PFYII-R型)、承插焊式(PFYII-SW型)(DN15~40,PN≤5.0MPa) PFYII-R,PFYII-SW型
DN |
L |
N |
H |
PFYII-R型 |
PFYII-SW型 |
D |
D |
T |
15 |
130 |
Rc3/8 |
169 |
RC1/2 |
21.8/18.5 |
10 |
20 |
130 |
179 |
RC3/4 |
27.4/25.5 |
13 |
25 |
140 |
182 |
RC1 |
34.2/32.5 |
13 |
32 |
160 |
209 |
RC1¼ |
42.9/38.5 |
13 |
40 |
170 |
217 |
RC1½ |
48.8/45.6 |

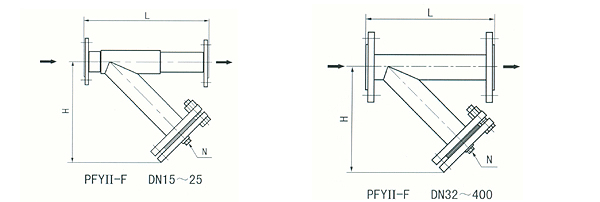

13 | (5)Y型焊接法兰连接式(PFYII-F型)(DN15~400、PN≤5.0MPa) PFYII-F型
DN |
L |
H |
N |
15 |
260 |
180 |
Rc1/4 |
20 |
270 |
190 |
25 |
270 |
190 |
32 |
280 |
230 |
40 |
280 |
230 |
50 |
290 |
245 |
Rc3/8 |
65 |
320 |
280 |
80 |
350 |
315 |
100 |
425 |
360 |
125 |
480 |
390 |
150 |
540 |
460 |
Rc3/4 |
200 |
700 |
540 |
250 |
800 |
660 |
M20×1.5 |
300 |
950 |
750 |
350 |
1050 |
845 |
400 |
1250 |
920 | (6)Y型带夹套焊制法兰联接式(PEYJII-F型)(DN20~200,PN≤5.0MPa) PFYJII-F型
DN |
L |
H |
进出口a.b |
蒸汽压力 |
N |
20 |
370 |
235 |
ZG1/2 |
≤0.6MPa |
Rc1/4 |
25 |
370 |
235 |
32 |
390 |
275 |
40 |
390 |
285 |
ZG3/4 |
50 |
420 |
295 |
Rc3/8 |
65 |
450 |
330 |
80 |
500 |
370 |
100 |
575 |
415 |
125 |
650 |
450 |
150 |
700 |
525 |
DN25 |
Rc3/4 |
200 |
890 |

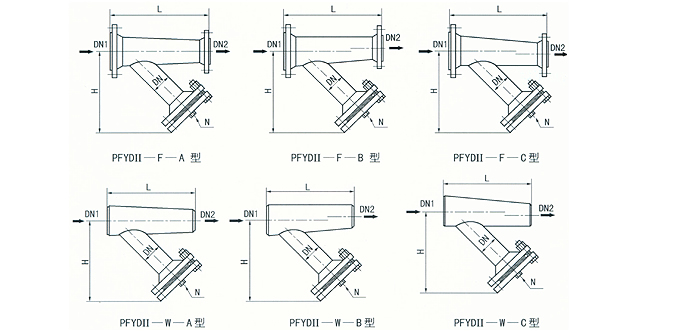

610 | (7)Y型异径法兰联接式(PFYDII-F-A,PFYDII-F-B,PFYDII-F-C型)(PN≤10.0MPa) (8)Y型焊制异径对焊接式(PFYDII-W-A,PFYDII-W-B,PFYDII-W-C型)(PN≤10.0MPa) PFYDⅡ—F—A,B,C,PFYDⅡ—W——A,B,C型

DN1×DN2 |
H |
DN |
PFYDII-F-A,B,C型L |
PFYDII-W-A,B,C型L |
PN≤2.0 |
PN≤5.0 |
PN≤10.0 |
50×40 |
230 |
40 |
320 |
332 |
337 |
190 |
65×40 |
240 |
50 |
320 |
332 |
337 |
190 |
65×50 |
240 |
50 |
320 |
332 |
338 |
190 |
80×40 |
240 |
50 |
320 |
335 |
340 |
190 |
80×50 |
280 |
65 |
340 |
355 |
360 |
200 |
80×65 |
280 |
65 |
340 |
355 |
360 |
200 |
100×50 |
280 |
65 |
400 |
415 |
440 |
260 |
100×65 |
310 |
80 |
425 |
440 |
460 |
280 |
100×80 |
310 |
80 |
425 |
445 |
460 |
280 |
125×65 |
310 |
80 |
415 |
455 |
470 |
280 |
125×80 |
350 |
100 |
465 |
485 |
505 |
300 |
125×100 |
350 |
100 |
470 |
490 |
520 |
300 |
150×80 |
350 |
100 |
490 |
510 |
535 |
330 |
150×100 |
350 |
100 |
500 |
520 |
555 |
335 |
150×125 |
400 |
125 |
545 |
565 |
600 |
360 |
200×100 |
400 |
125 |
570 |
590 |
630 |
390 |
200×125 |
400 |
150 |
580 |
600 |
640 |
390 |
200×150 |
450 |
150 |
615 |
635 |
675 |
425 |
250×125 |
450 |
200 |
645 |
670 |
725 |
455 |
250×150 |
450 |
200 |
645 |
670 |
725 |
455 |
250×200 |
530 |
200 |
730 |
755 |
810 |
525 |
300×150 |
530 |
200 |
780 |
800 |
850 |
575 |
300×200 |
530 |
200 |
800 |
825 |
870 |
585 |
300×250 |
670 |
250 |
870 |
900 |
960 |
655 |
350×200 |
670 |
250 |
860 |
890 |
950 |
655 |
350×250 |
670 |
250 |
860 |
890 |
950 |
655 |
350×300 |
750 |
300 |
960 |
990 |
1040 |
720 |
400250 |
750 |
300 |
1080 |
1110 |
1190 |
850 |
400×300 |
750 |
350 |
1100 |
1140 |
1190 |
860 |
400×350 |
850 |
350 |
1180 |
1220 |
1270 |
925 |
|
|
