袋式精细过滤器
袋式精细过滤器
产品概述

      袋式精细过滤器是由容器、滤袋、支撑网篮三部分构成一个简便、高效、通用的液体过滤系统。需要过滤的流体,由上口进入滤袋,液体中的固态物质会被阻留在袋内,从而得到清洁的流体,由于其使用简便,经济合理,因而广泛用于石油产品、化工产品、油漆、食品及饮料、污水等方面过滤。袋式精细过滤器具有高流通能力,高过滤精度,低成本,操作简便、快速等特点。适用于任何微细颗粒(少于1000ppm)的过滤,精度范围可从1至1000 u m及1至1000m3/h的液体过滤。

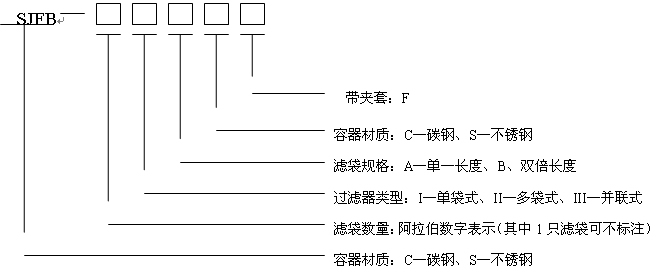

型号标注

1、单袋式精细过滤器SJFB—I型
型号 流量
m3/h
过滤面积
m2

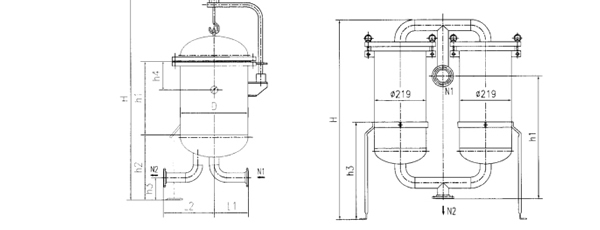

安装尺寸
H L h 1 h 2 h 3
SJFB-IA 18 0.24 965-1110 300 380 120-265 465
SJFB-IB 36 0.48 1230-1725 300 710 0-495 695
注:①表中所列流量以水为介质,
②设备工作压力≤1.0MPa,
③进出口接管规格:DN50、PN1.6
2、多袋式精细过滤器SJFB—Ⅱ型
①四袋式精细过滤器SJFB—4 II



2、多袋式精细过滤器SJFB-II型
五至八只袋精细过滤器SJFB-5~8II型
型号
流量
m3/h
安装尺寸
H
h 1
h 2
h 3
h 4
L1
L2
D
SJFB-5II
180
1800
780
580
200
300
340
520
Φ650
SJFB-6II
216
SJFB-7II
252
2050
780
790
290
300
260
500
Φ800
SJFB-8II
288
注:①表中所列流量以水为介质,工作压力≤1.0MPa
②进出口N1、N2接管规格,SJFB-5、6II为DN100、PN1.6,SJFB-7、8II为DN150/PN1.6
3、并联式精细过滤器SJFB-III型

型号
流量
m3/h
过滤面积
m2
安装尺寸
H
L
h 1
h 2
h 3
SJFB-IIIA
36
0.24
1040-1190
500
380
210-360
695
SJFB-IIIB
72
0.48
1175-1540
850
710
0-360
注:①表中所列流量以水为介质,工作压力≤1.0MPa
②进出口接管规格:DN50、PN1.6
应用领域

石油化工:
1、航空煤油及润滑油的过滤;
2、石油及燃料油添加剂的过滤;
3、油品回收
4、石油及天然气脱硫脱水溶剂的过滤;
5、PVC生产中液体及气体过滤。

水处理:
1、海水去除颗粒;
2、离子交换树脂回收;
3、冷却装置中系统净化;
4、管道结垢的清除;
5、矿泉水中去泥沙;
6、用于水处理的化学品过滤;
7、城市供水的滤清;
8、钙结晶的去除;
9、油田注水和玩井液的过滤。

精细化工:
1、催化剂回收;
2、去除表面活性剂结晶盐份;
3、X-射线悬物的滤清;
4、洗调剂的滤清;
5、化妆品原料及成品的过滤。

化学品:
1、催化剂回收;
2、酸、碱和溶剂的滤清;
3、碳墨及助滤剂的去除;
4、管道结垢的去除;
5、乳液和悬浮液的过滤。

食品及饮料:
1、啤酒中Polyclar的过滤;
2、葡萄酒、威士忌和啤酒的抛光过滤;
3、烹饪油中杂质颗粒的去除;
4、去除纤维素中的碳黑;
5、玉米糖浆的抛光过滤;
6、动植物提取液的滤清;
7、食用醋和酱油的抛光过滤;
8、听罐涂层的涂料过滤;
9、洗瓶用碱洗的额过滤。

涂料和油漆:
1、去除悬浮凝结块;
2、去除油漆凝结块;
3、去除油漆中的结块;
4、溶剂的过滤;
5、贮罐污物的去除;
6、球磨机填塞物的去除。

粘结剂:
1、从丙烯酸粒结剂中取出凝胶;
2、树脂及结晶物的去除;
3、去除胶性涂料中凝结块;
4、热熔聚合物的过滤;
5、去除悬浮液中PVA凝结块。

  精细过滤器技术参数提交单
工程名称     简图
设备 拟定型号
拟定材质
最高工作压力 MPa
设计压力 MPa
最高工作温度 ℃
设计温度 ℃
介质 名称
流量
比重
粘度
浓度
杂质名称
杂质含量   接管及开口一览表
杂质颗粒大小   符号 公称
直径
公称
压力
密封面
型式
连接面
标准
用途
杂质是否回收
工艺 过滤精度 um
允许压损
清洗周期
其他
